SCALE A GABBIA

Tipo scala

Descrizione:

Le nostre scale a gabbia sono realizzate con elementi modulari a lunghezze variabili a seconda delle quote di lavoro per le quali sono richieste.

I diversi elementi modulari, predefiniti e indipendenti, si ancorano tra di loro con un semplice sistema a baionetta che, fissata con gradino passante la rende un corpo unico con il montante per garantire una maggior solidità e sicurezza di collegamento.

La scala viene ancorata mediante staffe appositamente realizzate che le garantiscono una distanza dal muro di mm 150 dalla superficie di risalita dove previsto l’ancoraggio. La gabbia è realizzata con elementi circolari diametro mm 600 collegabili alla scala tramite appositi inserti in nylon ad espansione e piatti di giunzione appositamente forati.

Le scale possono essere fornite a tronco singolo fino a m 8,00 come da tabella (o come previsto dalle normative regionali) o a più tronchi

per i quali sono previsti appositi moduli di sdoppiamento con piattaforma di riposo.

La partenza della gabbia è sempre tra i m 2,00 e 2,50.

Le scale possono essere personalizzate con staffe di ancoraggio speciali o accessori vari.

A richiesta possiamo fornire le scale a gabbia interamente smontate per ottenere una sensibile riduzione dei costi di spedizione.

Ogni scala recherà , all’interno della confezione, un libretto di istruzione per l’assemblaggio e la manutenzione del prodotto.

A richiesta:

Possiamo fornire le scale a gabbia costruite secondo la normativa europea EN 14122

Caratteristiche:

Montanti rettangolari da mm 67x25
Gradini pioli antiscivolo da mm 30x30
Gradini fissati al montante con il sistema di espansione e risbordatura
Piatto di collegamento cerchi mm 30x6
Cerchi di protezione in alluminio diametro mm 600
Larghezza esterna dei montanti mm 560
Portata kg 150

Scarica il manuale

ACCESSORI / PARTICOLARI

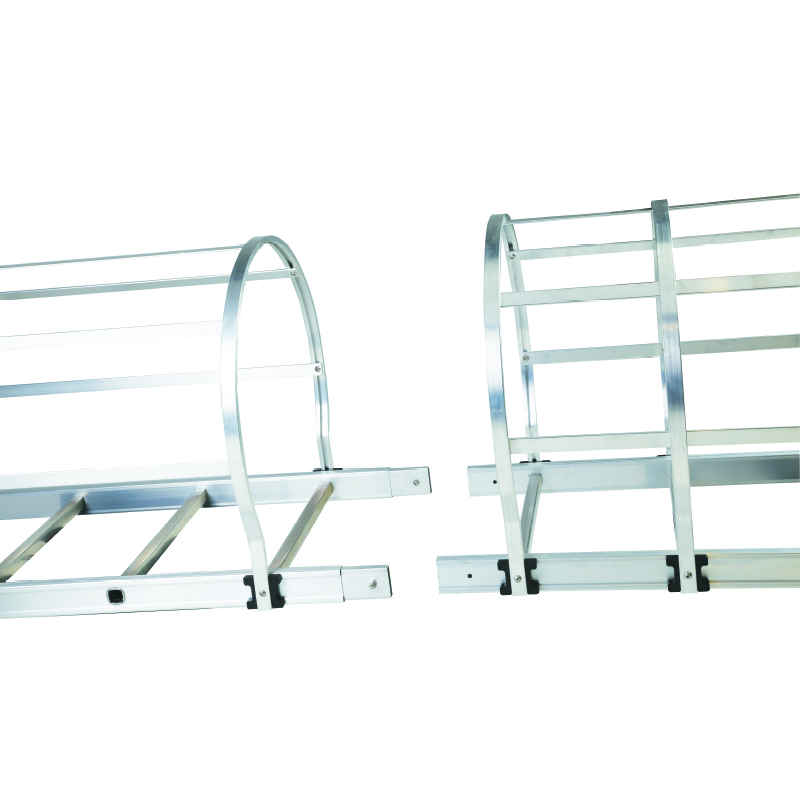

Particolare di innesto Cerchi e modulo

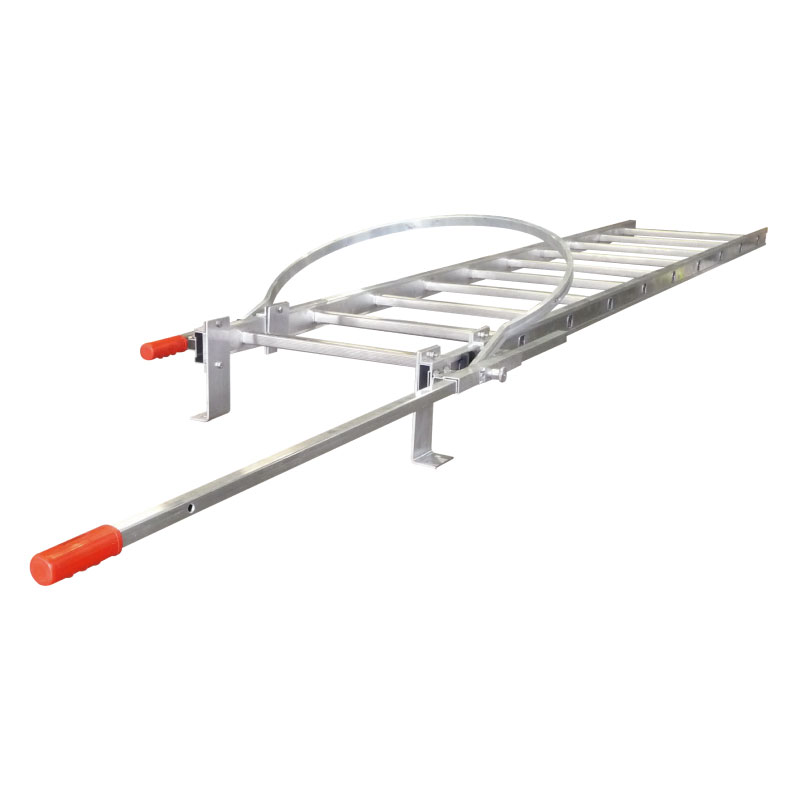

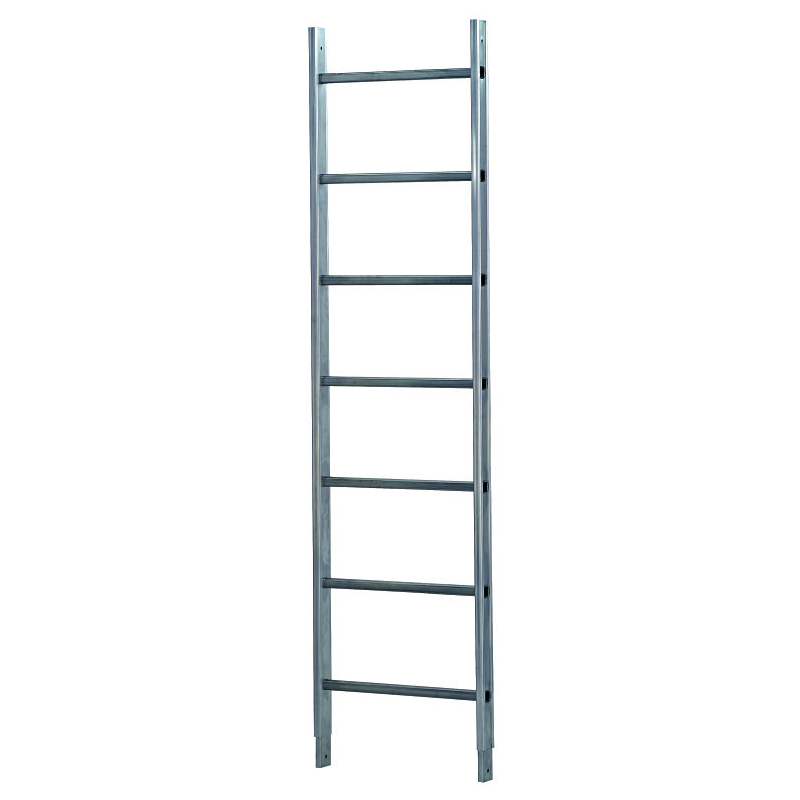

Scala di partenza da m 3.00, Scala di partenza amovibile con ganci

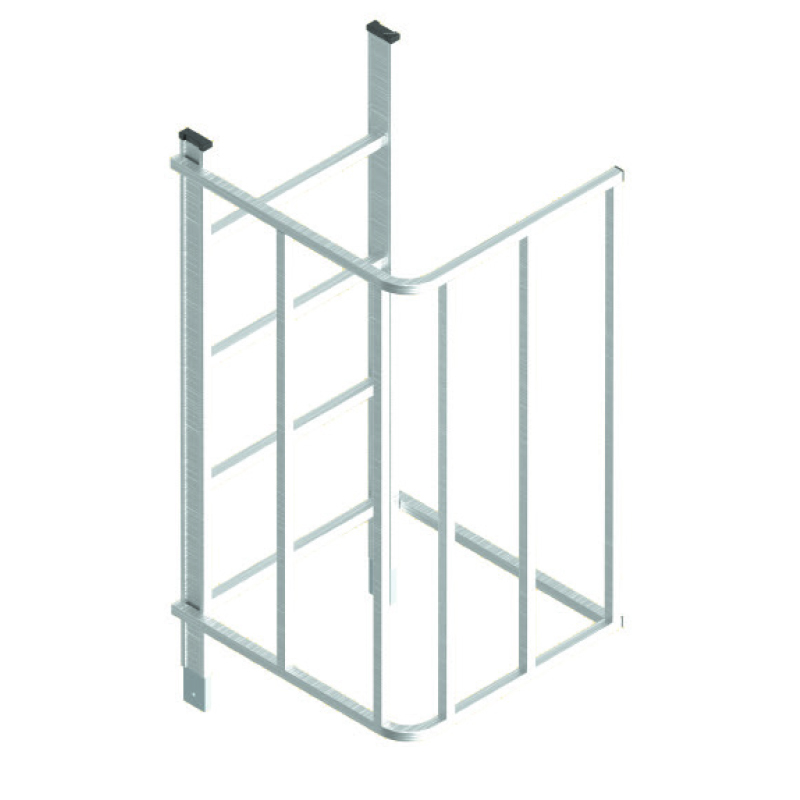

Modulo sbarco laterale da m 1,30 dx / sx

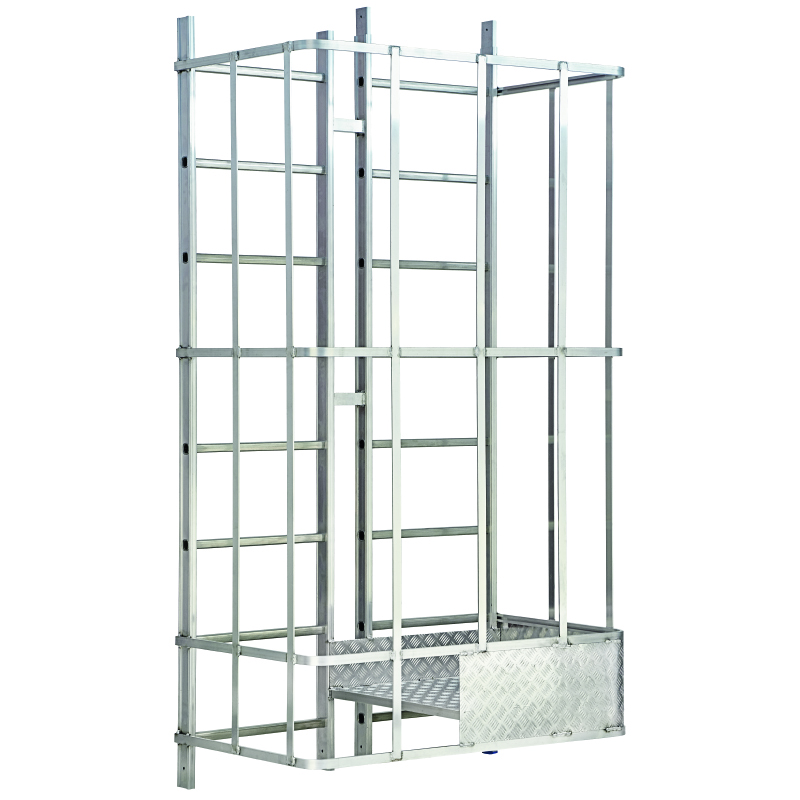

Modulo sdoppiamento per parete DX/SX per silos DX/SX

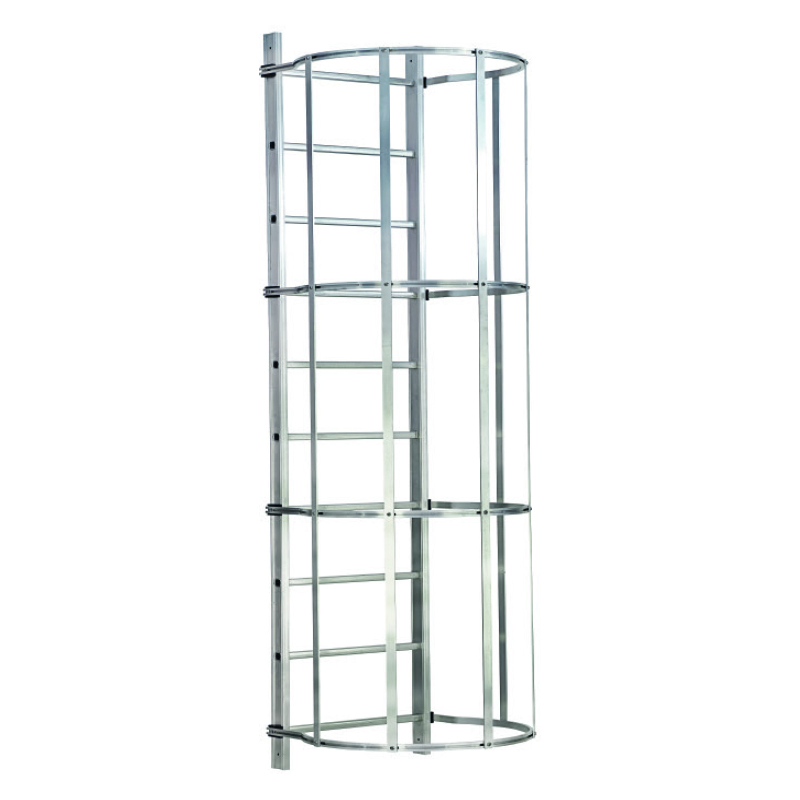

Modulo da m 3.00

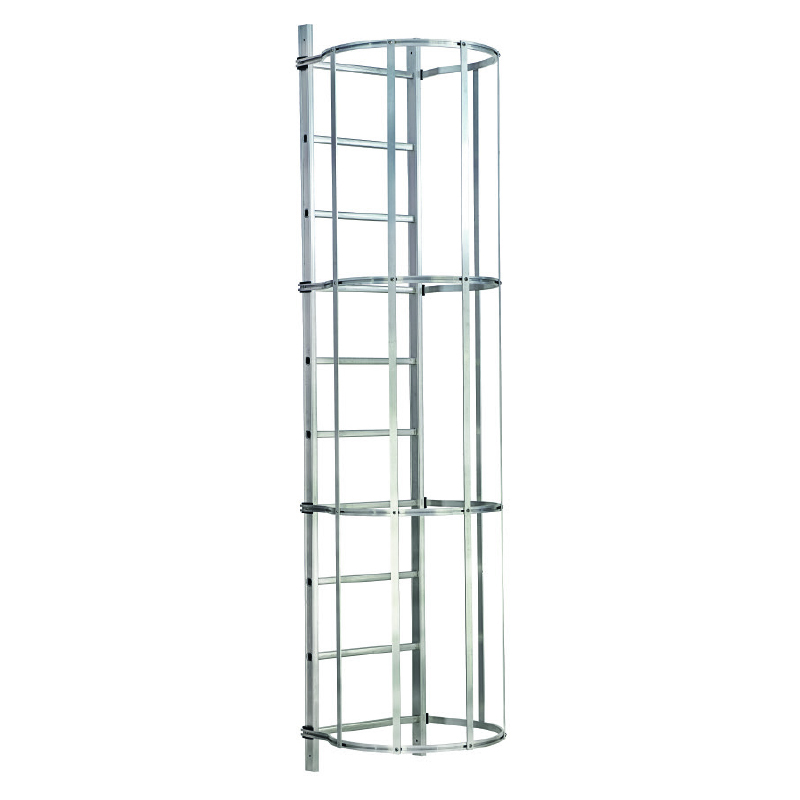

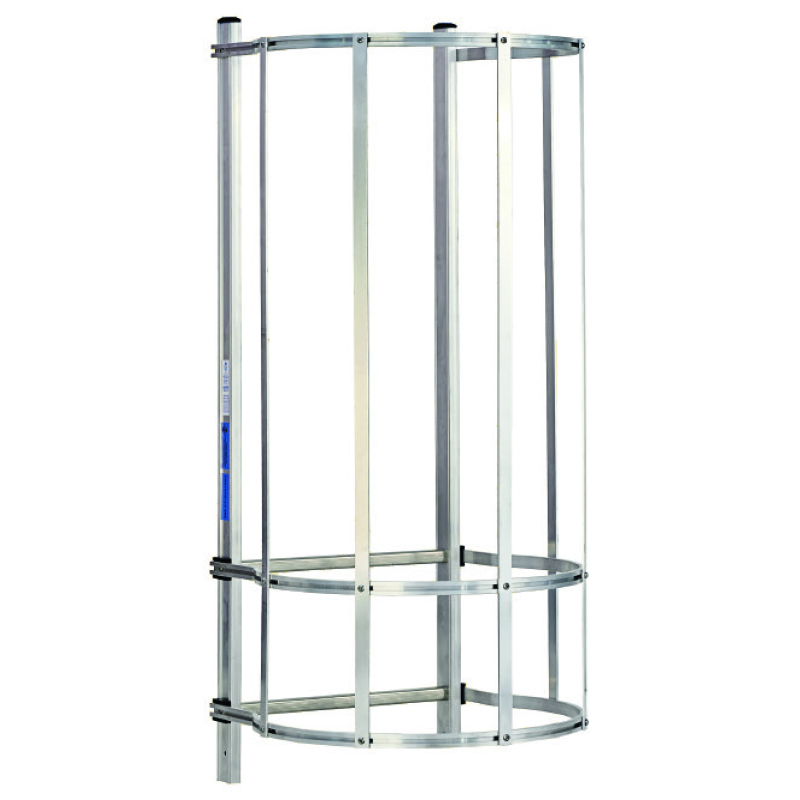

Modulo sbarco da m 1.615

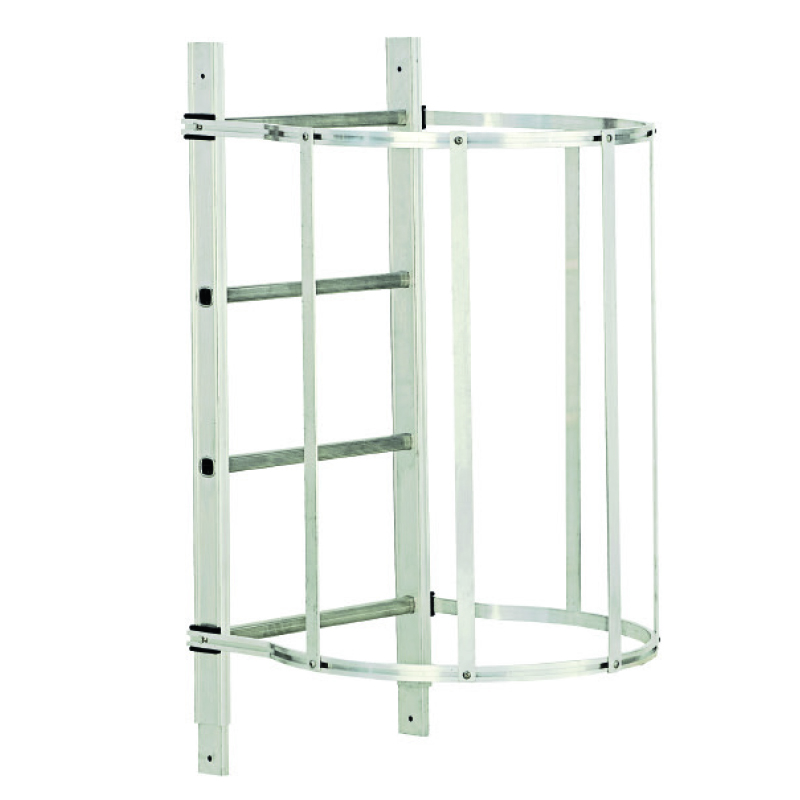

Modulo da m 1.20

Modulo sbarco da m 1.615

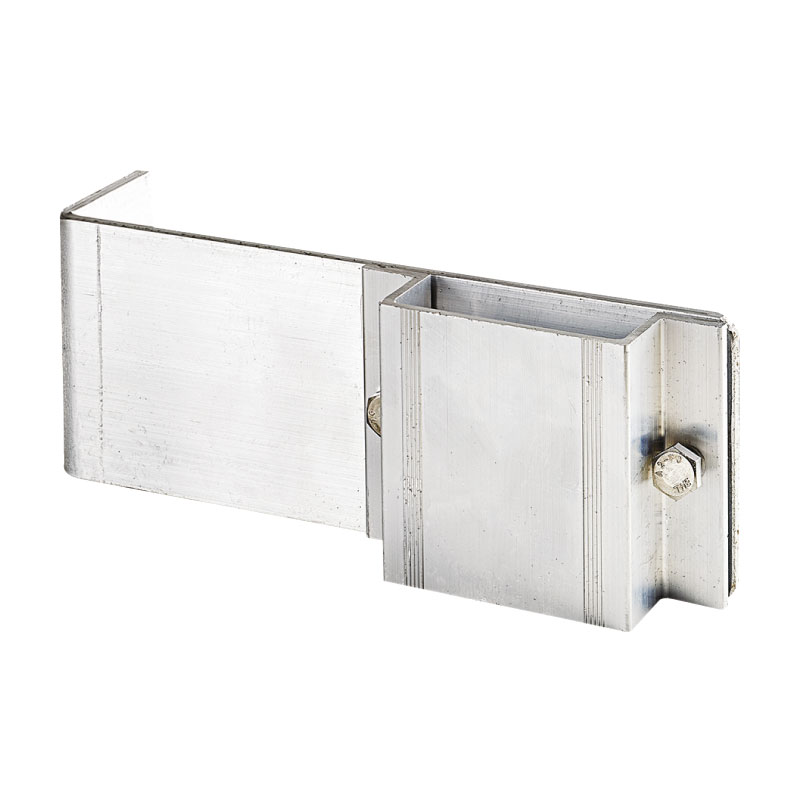

Coppie staffe standard

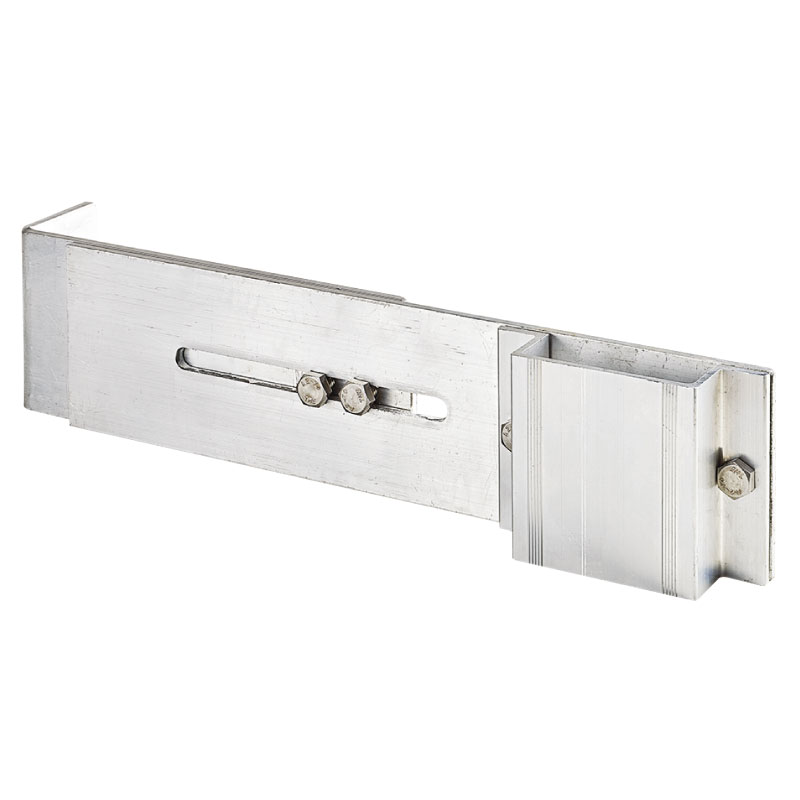

Coppie staffe telescopiche

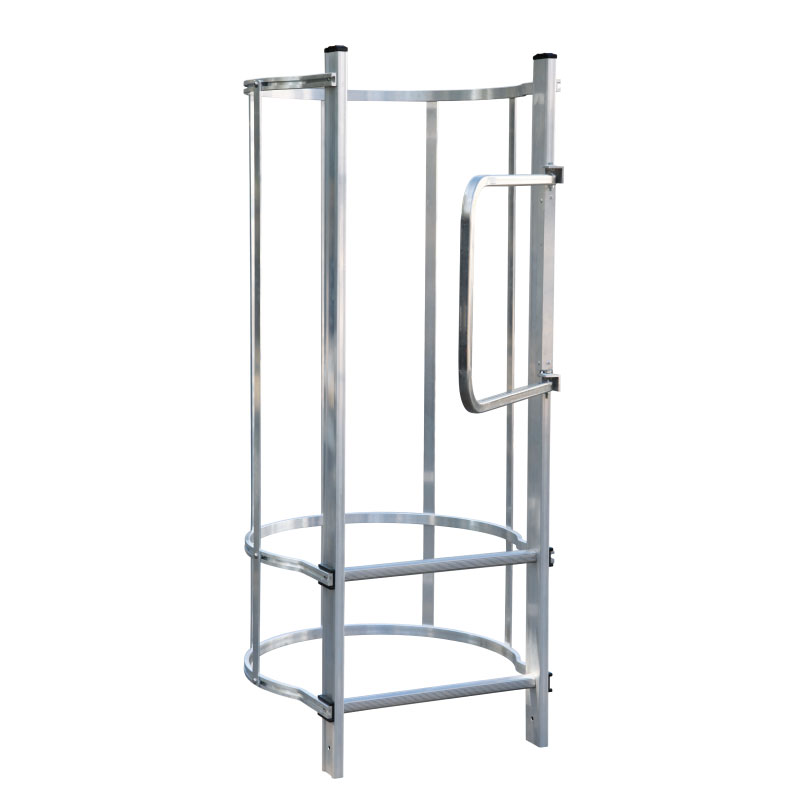

Cancelletto di uscita con molla automatica

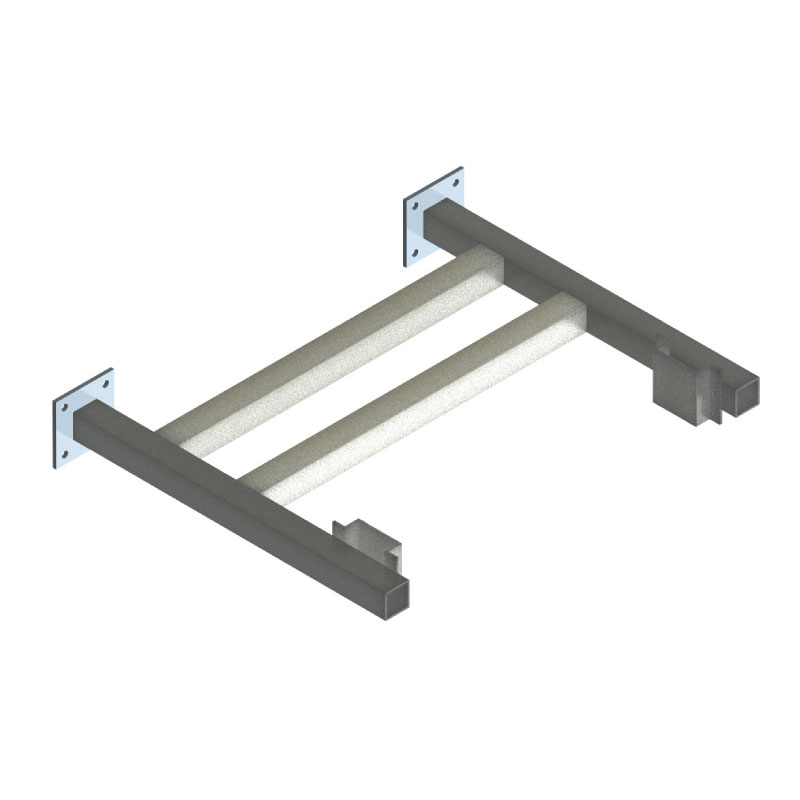

Staffe a croce

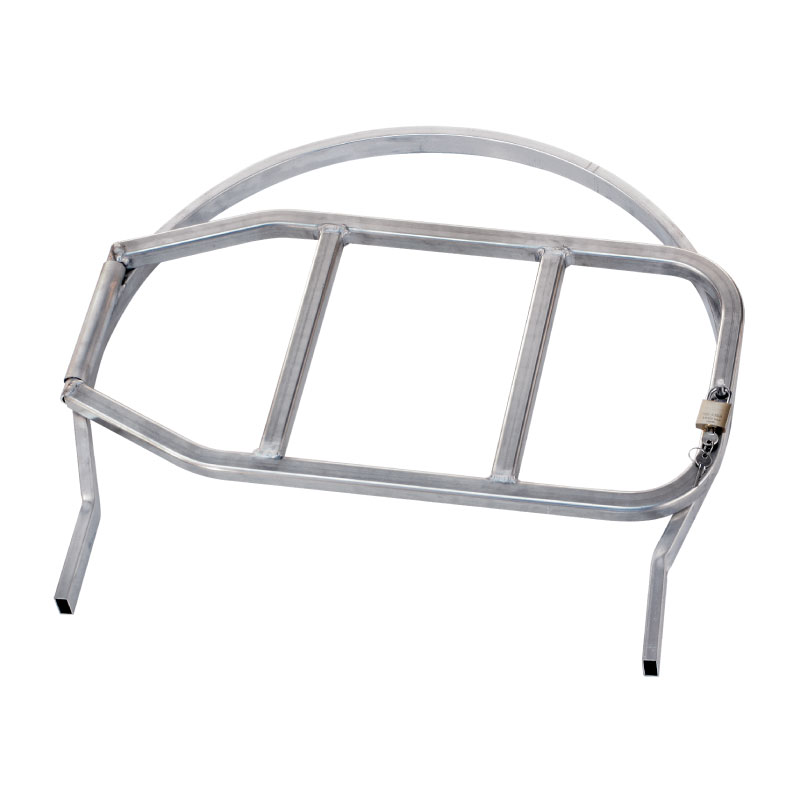

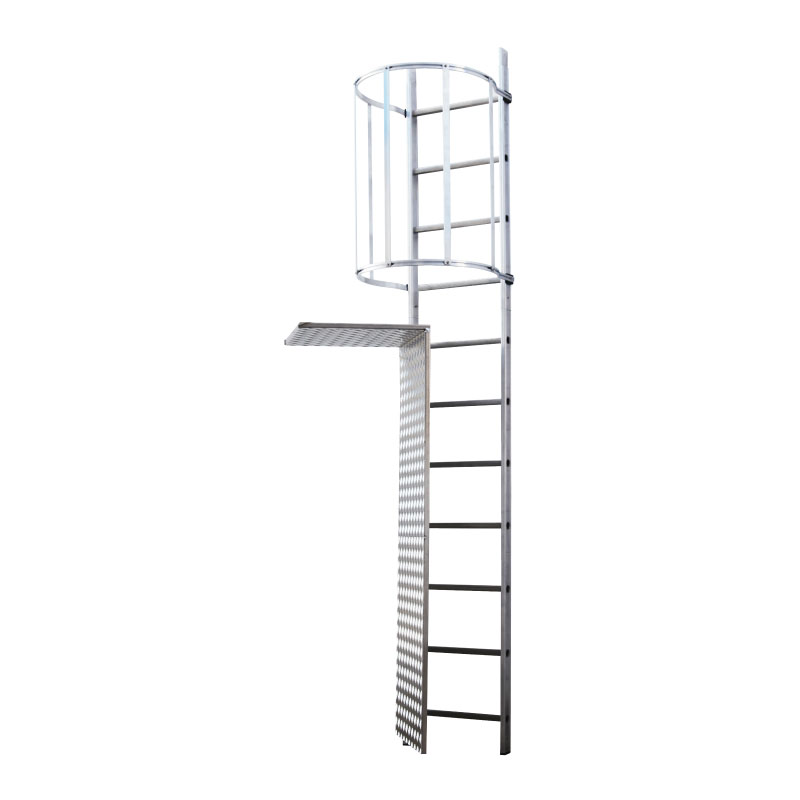

Botola antintrusione

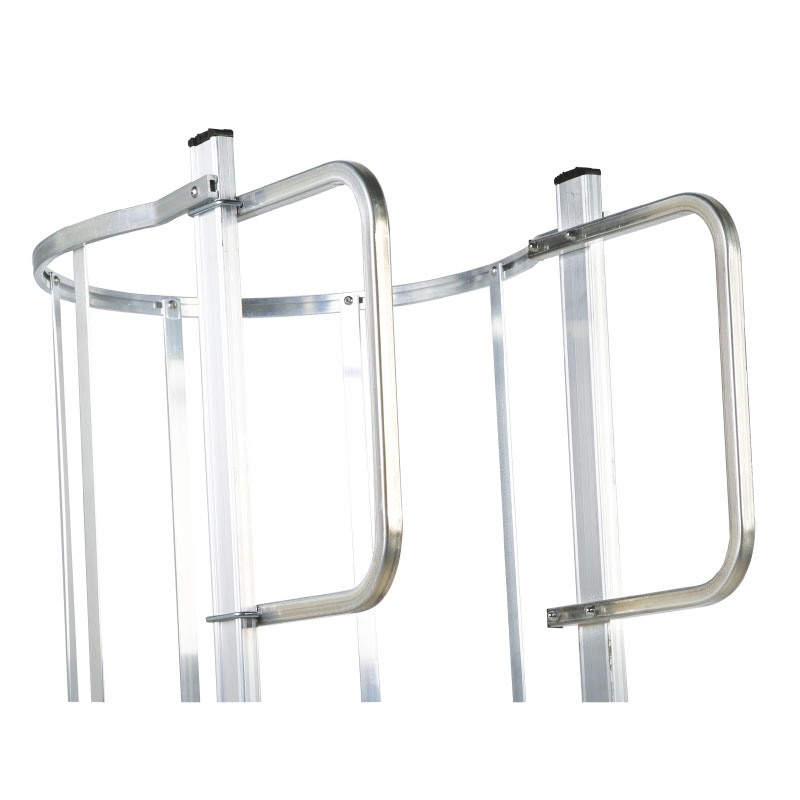

Maniglioni di uscita

Corrimani di uscita estraibili

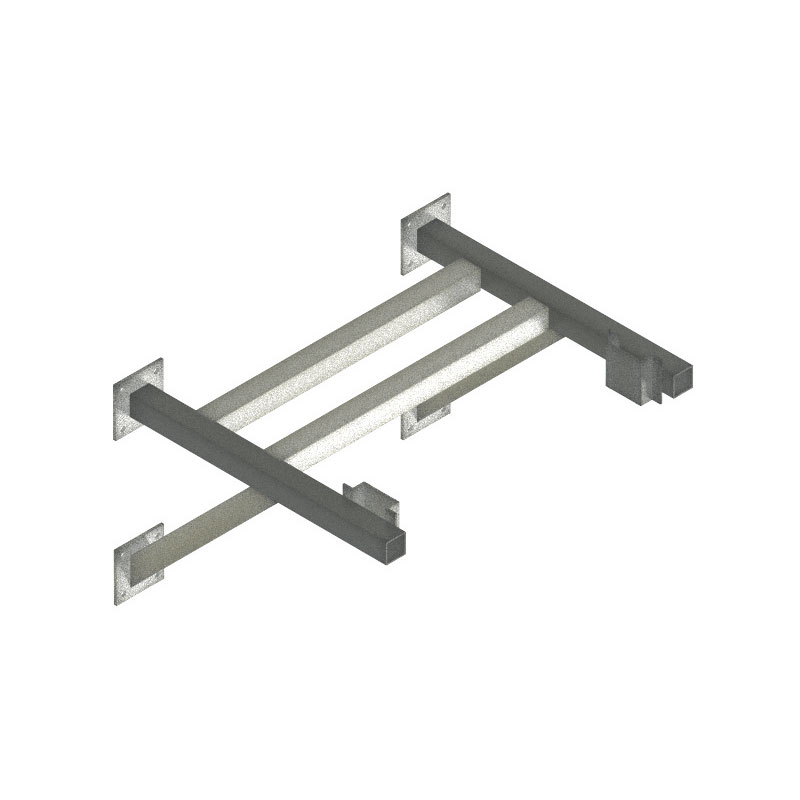

Staffe a croce

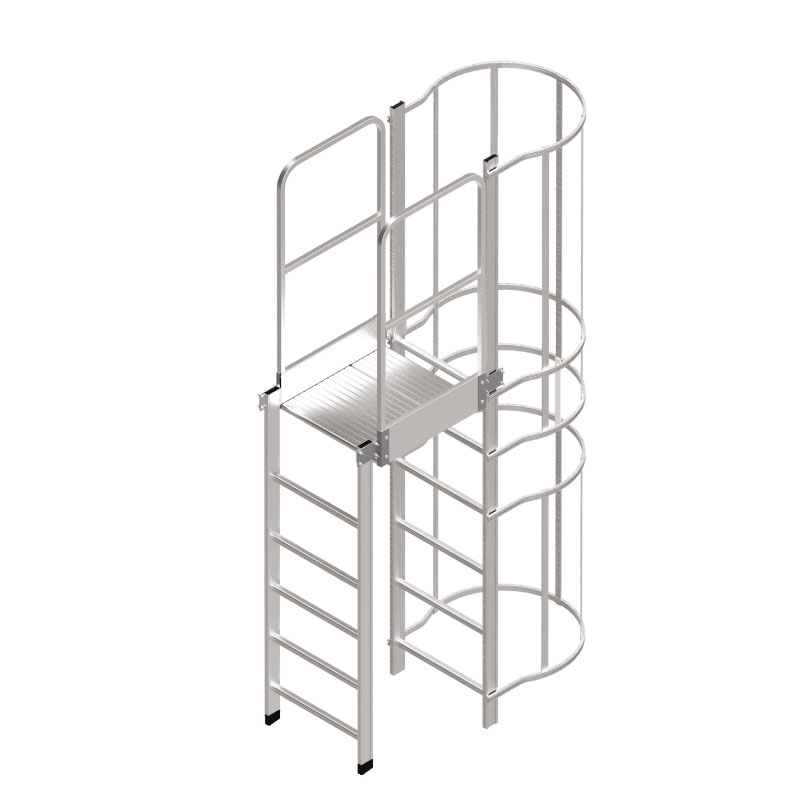

Passerella per sbarco in quota

Porta antintrusione

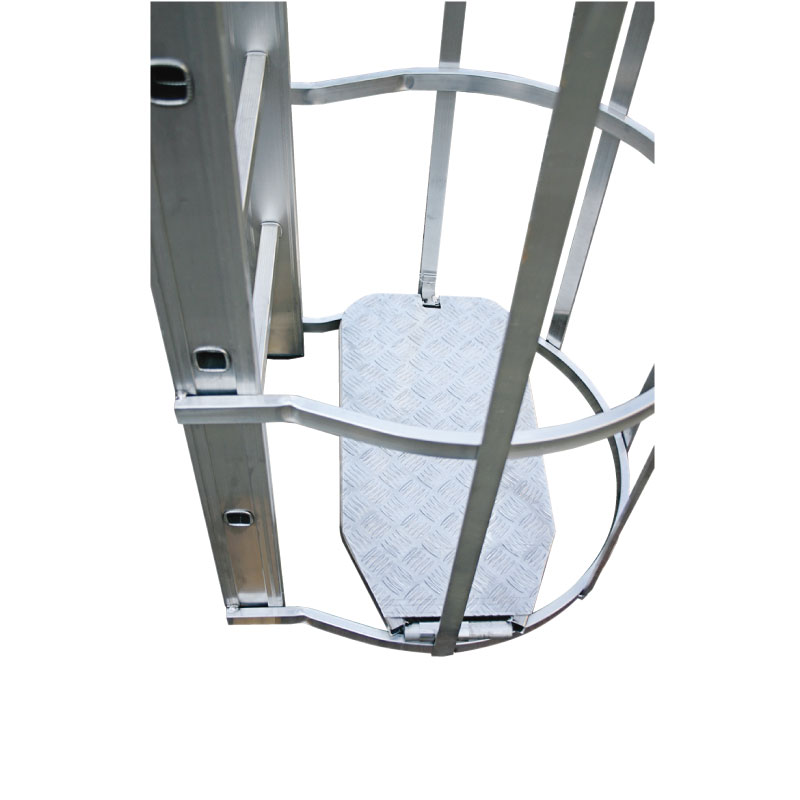

Pianetto intermedio

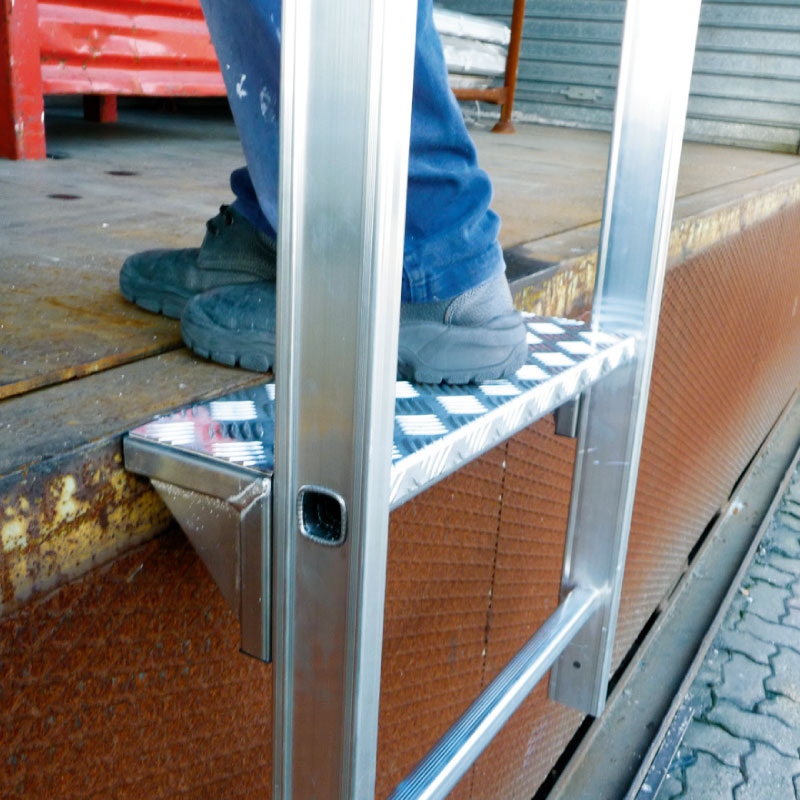

Gradino di uscita

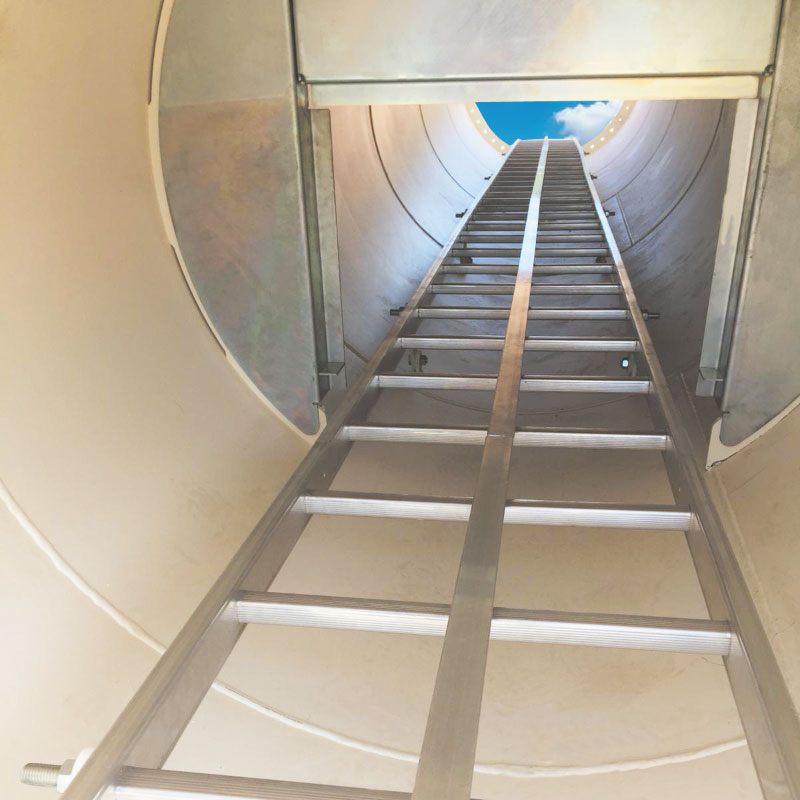

Scala per torre eolica

Tabella:

	H SBARCO	H TOTALE	MODULO				SDOPPIAMENTO (m 2,40)	H SCALA DI PARTENZA	COMPONENTI AGGIUNTIVI			COPPIA STAFFE
			SBARCO	1,20	2,10	3,00			CERCHIO	PIATTO 328	PIATTO 628
UN TRONCO	3,00	4,16	1					2,535	1	5		3
UN TRONCO	3,50	4,66	1	1				1,835				3
UN TRONCO	4,00	5,16	1	1				2,335				3
UN TRONCO	4,50	5,66	1	1				2,835	1		5	3
UN TRONCO	5,00	6,16	1		1			2,435	1	5		3
UN TRONCO	5,50	6,66	1			1		2,035				3
UN TRONCO	6,00	7,16	1	1	1			2,235				4
UN TRONCO	6,50	7,66	1	1	1			2,735	1		5	4
UN TRONCO	7,00	8,16	1	1		1		2,335				4
UN TRONCO	7,50	8,66	1	1		1		2,835	1		5	4
UN TRONCO	8,00	9,16	1		1	1		2,435	1	5		5
UN TRONCO	8,50*	9,66	1			2		2,035				5
UN TRONCO	9,00*	10,16	1			2		2,535	1	5		5
UN TRONCO	9,50*	10,66	1	1	1	1		2,735	1		5	5
UN TRONCO	10,00*	11,16	1	1		2		2,335				5

	H SBARCO	H TOTALE	MODULO				SDOPPIAMENTO (m 2,40)	H SCALA DI PARTENZA	COMPONENTI AGGIUNTIVI			COPPIA STAFFE
			SBARCO	1,20	2,10	3,00			CERCHIO	PIATTO 328	PIATTO 628
DUE TRONCHI	8,50	9,67	1	1	1		1	2,335				7
DUE TRONCHI	9,00	10,17	1	1	1		1	2,835	1		5	7
DUE TRONCHI	9,50	10,67	1	1		1	1	2,435	1	5		7
DUE TRONCHI	10,00	11,17	1		1	1	1	2,035				7
DUE TRONCHI	10,50	11,67	1		1	1	1	2,535	1	5		8
DUE TRONCHI	11,00	12,17	1			2	1	2,135				8
DUE TRONCHI	11,50	12,67	1	1	1	1	1	2,335				8
